Високочастотний датчик тиску-– це спеціально розроблений пристрій для виявлення високочастотних динамічних змін тиску, який має широке застосування в аерокосмічній, автомобільній техніці, енергетиці та промисловому моніторингу. На відміну від традиційних датчиків тиску, він має особливостівідмінна швидкість відгуку, широкий діапазон частот, івисока чутливість, що дозволяє-фіксувати швидкі коливання тиску в реальному часі. Таким чином, він став ключовим пристроєм для вимірювання тиску у високо-динамічних середовищах. У цій статті ми детально розглянемо його принципи роботи, структурний дизайн і типові застосування в різних сферах, доповнені відповідними діаграмами, щоб проілюструвати його робочий механізм і сценарії практичного застосування.
Принцип роботи
Датчики тиску з високою-частотною характеристикою зазвичай працюють на основіп'єзоелектричний ефект. П’єзоелектричні матеріали (такі як кварц і PZT кераміка) генерують електричні заряди в певних напрямках під впливом зовнішніх сил. Накопичення цих зарядів пропорційно прикладеному тиску. Завдяки надзвичайно швидкому динамічному відгуку п’єзоелектричного ефекту такі датчики можуть швидко вловлювати сигнали зміни тиску.
Зв'язок між вихідним зарядом п'єзоелектричних матеріалів і тиском можна виразити формулою:Q = d × F (Q позначає кількість утвореного заряду; d позначає п’єзоелектричний коефіцієнт; F позначає прикладену силу.)
Ця формула вказує на те, що генерований заряд зростає зі збільшенням прикладеної сили.
Оскільки сигнали заряду, створювані п’єзоелектричними матеріалами, надзвичайно слабкі, для перетворення сигналів у сигнали напруги, які можна вимірювати, потрібна схема підсилювача з високим{0}}імпедансом або підсилювач заряду. Підсилювачі заряду також можуть фільтрувати низько-шум і зберігати високо{3}}сигнали зміни тиску.
На практиці вихід слабкого електричного сигналу п’єзоелектричного датчика спочатку надходить на попередній підсилювач з високим вхідним опором. Після перетворення імпедансу сигнал може бути додатково оброблений загальними схемами підсилення та детектування перед передачею на покажучі прилади або реєстратори. Ключовим компонентом схеми вимірювання є попередній підсилювач з високим вхідним опором, який виконує дві основні функції:
Перетворення вихідного сигналу високого-імпедансу датчика на вихідний сигнал низького-імпедансу;
Посилення слабкого електричного сигналу від датчика.
Попередні підсилювачі мають дві загальні конфігурації схеми:
·Підсилювачі напруги зі зворотним зв'язком по опору: їхня вихідна напруга пропорційна вхідній напрузі (тобто вихідній напрузі датчика);
·Підсилювачі заряду з конденсаторним зворотним зв'язком: їх вихідна напруга пропорційна вхідному заряду.
Слід зазначити, що вплив зміни довжини кабелю на підсилювачі заряду незначний. Ця перевага зумовила все більш широке застосування підсилювачів заряду.

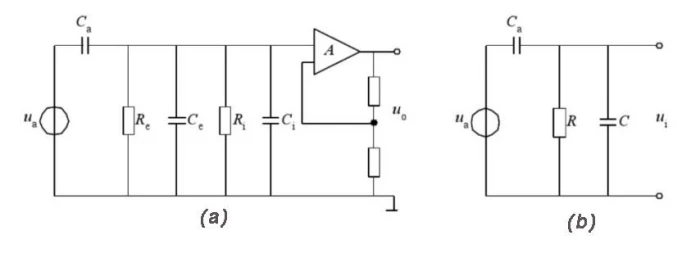

Як показано на еквівалентній електричній схемі п’єзоелектричного датчика, під’єднаного до підсилювача (малюнок (a) – схема підсилювача, малюнок (b) – еквівалентна схема), п’єзоелектричні датчики демонструють чудову високочастотну-частотну характеристику. Однак, коли сила, що діє на п’єзоелектричний елемент, є статичною, вихідна напруга попереднього підсилювача стає нульовою-це тому, що заряди просочуються через вхідний опір підсилювача та опір витоку самого датчика. Тому п'єзоелектричні датчики не можна використовувати для вимірювання статичної сили. Важливо також відзначити, що з’єднувальний кабель між п’єзоелектричним датчиком і попереднім підсилювачем не можна довільно замінити, інакше виникнуть помилки вимірювання.
На малюнку вище показаний підсилювач заряду, який часто використовується як вхідний ланцюг п'єзоелектричного датчика. Він складається з конденсатора зворотного зв’язку й операційного підсилювача-з високим коефіцієнтом підсилення. Теоретичні розрахунки показують, що навіть коли довжина з’єднувального кабелю перевищує 100 метрів, чутливість підсилювача заряду суттєво не змінюється-це його найвидатніша особливість.
П’єзоелектричні датчики мають погану лінійність під час вимірювання низького тиску, головним чином через нелінійність коефіцієнта передачі сили в силовій-підшипниковій системі датчика. Щоб вирішити цю проблему, до системи передачі зусилля прикладається попереднє натяг (сила попереднього напруження). Це не лише усуває нелінійність у системах із низьким-тиском, але й усуває зазори на внутрішній і зовнішній контактних поверхнях датчика та покращує жорсткість. Зокрема, п’єзоелектричні датчики можуть вимірювати лише силу розтягу, змінну силу натягу-стиску, силу зсуву та крутний момент після попереднього навантаження.
Конструкційний дизайн
Конструкція датчиків тиску з високою-частотною характеристикою має відповідати вимогам високо{1}}частотного та високо{2}}точного динамічного вимірювання тиску. Їхня структура зазвичай включає наступний ключовий склад:
П'єзоелектричний елемент: Як основний сенсорний матеріал, він зазвичай виготовляється з матеріалів із швидкою реакцією та хорошою термічною стабільністю, таких як кварц або PZT кераміка. Його форма може бути циліндричною, лист-або конічною, залежно від конкретних сценаріїв застосування.
Компонент механічної трансмісії: Сигнали тиску зазвичай передаються на п’єзоелектричний елемент через компоненти механічної передачі (такі як діафрагми або ізоляційні шари). Ці компоненти повинні мати надзвичайно високу жорсткість і довговічність, щоб забезпечити вільну передачу високо-частотного тиску.
Житло: Корпус датчика зазвичай виготовляється з металевих матеріалів (таких як нержавіюча сталь або титановий сплав), щоб адаптуватися до суворих умов. Він повинен мати гарну герметичність, щоб запобігти впливу зовнішніх факторів (таких як вологість або корозійні гази) на роботу датчика.
Вивідний провід: Для виведення сигналу зазвичай використовуються коаксіальні кабелі або мікророз’єми для забезпечення цілісності сигналу та захисту від{0}}перешкод.
Типові програми
Високо{0}}датчики тиску з високочастотним відгуком знаходять застосування в наведених нижче ключових сценаріях
Аерокосмічна
Під час випробувань авіа{0}}двигунів вони використовуються для моніторингу змін тиску навколо лопатей турбіни, щоб оцінити робочий стан і стабільність двигуна. Крім того, вони використовуються для вимірювання розподілу тиску ударної хвилі в надзвуковому потоці повітря.
Автомобільна промисловість
Вони широко використовуються для вимірювання тиску згоряння, особливо для аналізу детонації двигуна та коливань тиску в камері згоряння. Такі дані мають вирішальне значення для оптимізації роботи двигуна та зменшення викидів.
Енергетичний сектор
У вітрових турбінах, газових турбінах і гідроелектростанціях вони відстежують динамічний тиск ключових компонентів, щоб виявити можливі механічні збої або аномалії роботи.
Промисловий моніторинг
Вони можуть відстежувати пульсації тиску високо{0}}швидкісного потоку рідини в промисловому обладнанні, як-от потік газу в хімічних трубопроводах або імпульсні хвилі тиску в трубопроводах подачі рідини.
Переваги та проблеми
Переваги:
Швидке реагування: здатність фіксувати коливання тиску на рівні мілісекунд або навіть мікросекунд.
Широкий діапазон частот: Працює в діапазоні частот від сотень Гц до десятків кГц або навіть МГц.
Висока точність: Підходить для захоплення надзвичайно малих сигналів зміни тиску.
Виклики:
Затухання сигналу: Високочастотні-сигнали схильні до затухання під час передачі, що вимагає спеціально розроблених низьких{1}}шумних ланцюгів.
Втручання навколишнього середовища: Умови навколишнього середовища, такі як висока температура та висока вологість, можуть впливати на ефективність п’єзоелектричних матеріалів.
Висока вартість: Високоякісні-матеріали та складні конструкції призводять до відносно високих витрат на виробництво.
Майбутні тенденції розвитку
З безперервним удосконаленням сенсорних технологій напрямки розвитку-датчиків тиску з високочастотним відгуком включають:
Новий матеріал R&D: розробка вдосконалених п’єзоелектричних матеріалів з вищими п’єзоелектричними коефіцієнтами та ширшим діапазоном температурної адаптації.
Мініатюрний дизайн: створення датчиків меншого-розміру та вищої-чутливості за допомогою технології MEMS (мікро-електро-механічних систем).
Інтелектуальна інтеграція: інтеграція високочастотних датчиків тиску з бездротовою передачею й алгоритмами аналізу даних, щоб забезпечити моніторинг-часу та інтелектуальну діагностику несправностей.
Покращена адаптивність до навколишнього середовища: підвищення надійності датчиків у екстремальних середовищах, таких як над-висока температура, високий тиск або умови сильної корозії.
Високо{0}}датчики тиску з високочастотним відгуком є важливими інструментами в галузі динамічного вимірювання тиску. Їхній принцип, заснований на-п’єзоелектричному ефекті, і конструкція з високою чутливістю та високою-частотною характеристикою уможливили їх широке застосування в багатьох галузях промисловості. Завдяки безперервному вдосконаленню матеріалів і конструкцій у поєднанні з тенденціями розвитку інтелекту та мініатюризації датчики тиску з високою-частотною відповіддю отримають ширші перспективи застосування в майбутньому.
